QLM-12

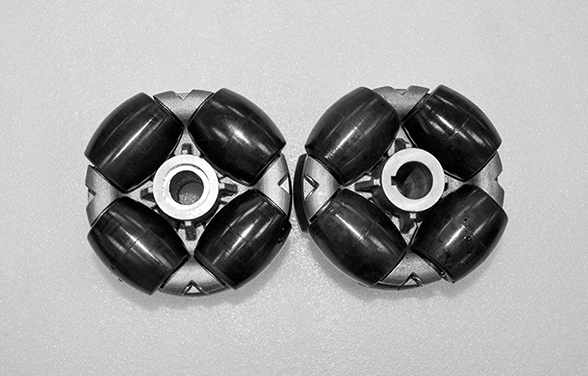

  • 產品圖片

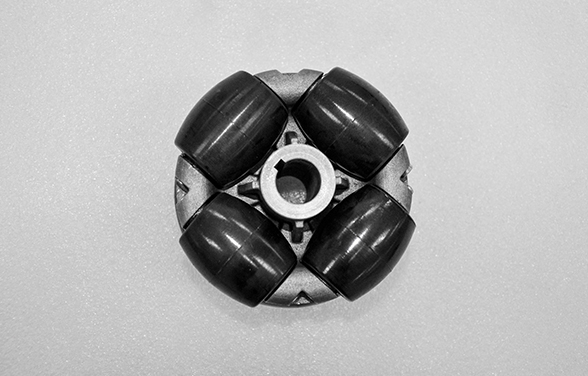

  • 產品圖片

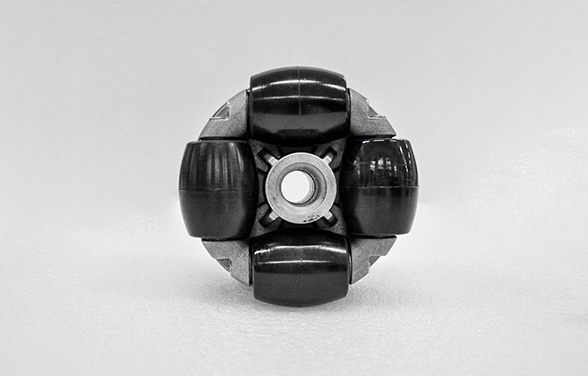

  • 產品圖片

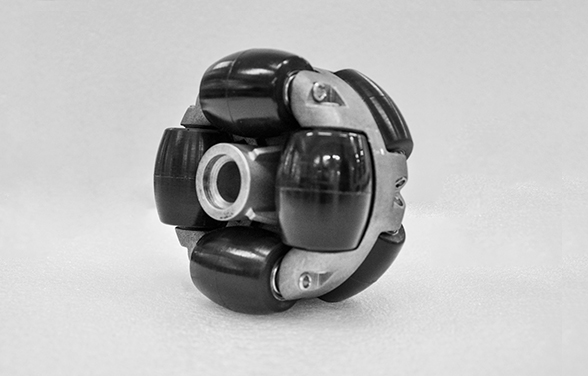

  • 產品圖片

產品簡介

QLM系列全向輪(omni wheel)提供最大2000千克的負載能力,同時保持了很高的精度標準。采用專利技術的輪轂一體成型工藝,最大限度發(fā)揮了材料的力學性能。從動輪表面材質可選橡膠或聚氨酯,能夠適應不同的使用要求。QLM全系列產品采用滾動軸承設計,在平穩(wěn)性、靜音性、可靠性、全向性上都有很好的表現,能夠適應室內及室外的應用場合。

圖紙下載 | QLM-12CN 圖紙下載 | QLM-12CN

產品特性

  • 輪轂一體成型,高強度、高剛性
  • 滾動軸承設計
  • 負載能力覆蓋0~2000kg
  • 專利級外觀
  • 工業(yè)級品質

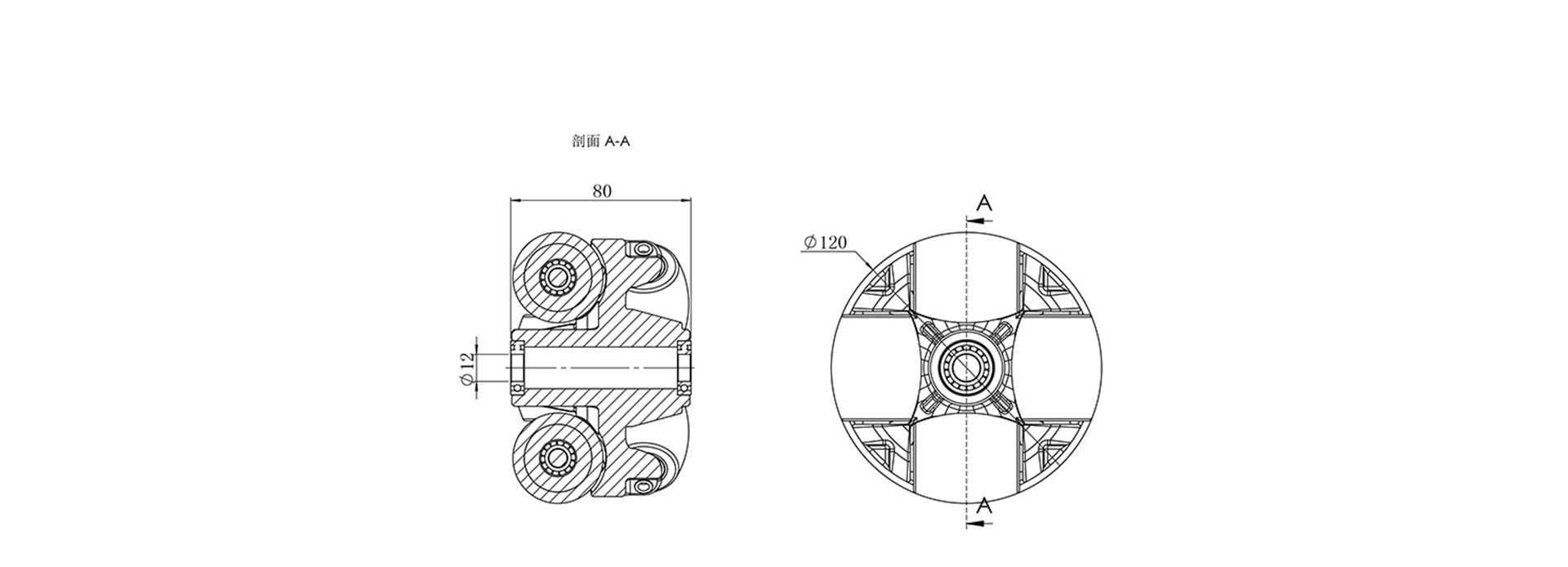

外形尺寸

產品外形尺寸

規(guī)格參數

外徑 120mm 寬度 80mm
側輪數 8 軸承數 16
軸承類型 滾動軸承 小輪材質 聚氨酯
輪轂材質 鋁合金 輪轂表面處理 無表面處理
連接形式 軸孔連接 典型中心孔 19/20/22(主動輪) 8/10/12/15mm(從動輪)
自重 2Kg 負載能力 100Kg
外徑 120mm
側輪數 8
軸承類型 滾動軸承
輪轂材質 鋁合金
連接形式 軸孔連接
自重 2Kg
寬度 80mm
軸承數 16
小輪材質 聚氨酯
輪轂表面處理 無表面處理
典型中心孔 19/20/22(主動輪) 8/10/12/15mm(從動輪)
負載能力 100Kg
